Передвижной пункт испытания кабелей TRANSCABLE 3000 110 кВ – 1/S является однофазной системой локализации повреждений кабелей 110 кВ. Управление системой осуществляется с помощью полуавтоматического блока управления MGS. Устройство переключений высокого напряжения является однофазным, до 32 кВ, уровень переключения 110 кВ запроектирован в виде выключателя с воздушной изоляцией, монтируемого на крыше.
Оборудование системы

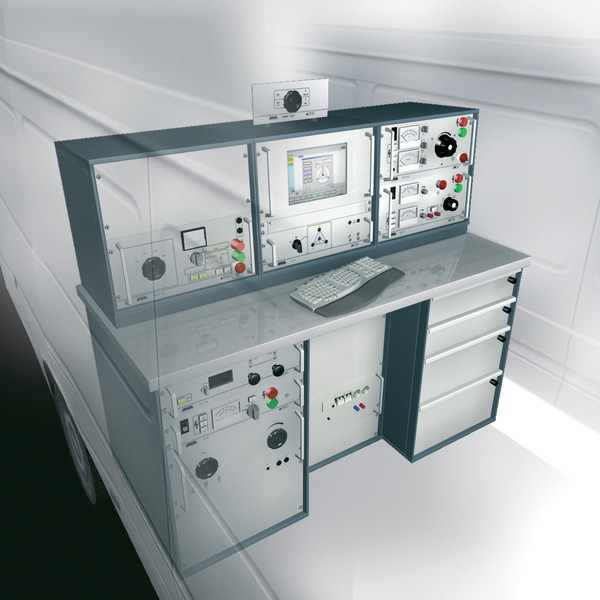

§ Эргономичная система EURODESK
§ Испытательная установка высокого напряжения PGK 110 HB
§ Генератор импульсного напряжения SSG 1100
§ Эхолот IRG 3000, управляемый ЭВМ
§ Блок связи SIM-MIM SA 32
§ Блок связи импульсного тока SK 1 D
§ Полуавтоматическое управление
§ Акустический ресивер UL с наземным микрофоном BM
§ Однофазное устройство переключений с воздушной изоляцией для 110 кВ
§ Стойка кабельных барабанов, однофазное KTG M4 с 50 м кабелем высокого напряжения
§ Устройство разрядки EAM 110 и визуальное устройство заземления
§ Перегородка из оргстекла между областью высокого напряжения и областью управления
§ Контакты защитных дверей
Потенциальные модификации
ЛОКАЛИЗАЦИЯ ПОВРЕЖДЕНИЙ КАБЕЛЕЙ
§ Связь импульсного напряжения CC1 для метода затухания, также для ОНЧ
§ Генератор импульсного напряжения SSG с увеличенной импульсной энергией
§ Мощный генератор частот TG 600
§ Высоко эффективный трансформатор прогорания ATG
Испытание высокого напря жения
§ Испытательная установка высокого напряжения PGK 110/5 HB
§ Генератор высокого напряжения PHG 70/80 ОНЧ Диагностика
§ Устройство измерения коэффициента затухания (тангенс дельта, TD)
§ Устройство измерения частичной разрядки (PD)

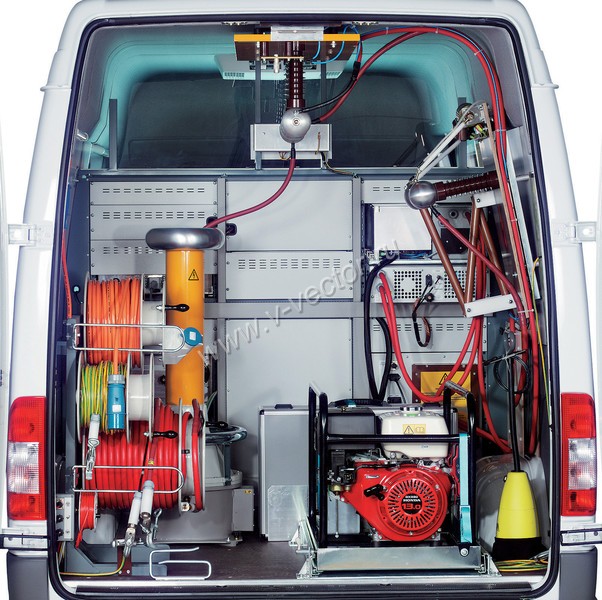

На рисунке показаны потенциальные модификации
§ Резервный генератор с выдвижным ящиком большой нагрузки
Дополнительное оборудование
§ Лампа аварийной сигнализации
§ Развязывающий трансформатор
